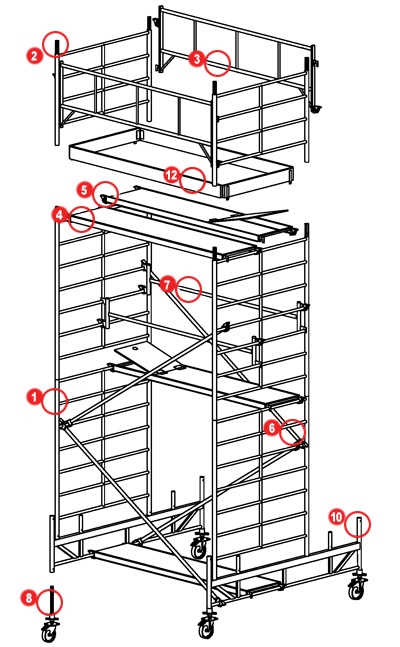

Pojízdné lešení Alufix 6000
1. Vertikální rám - 1,96 m
2. Vertikální rám - 1,12 m
3. Zábradlí
4 .Podlážka bez otvoru
5. Podlážka s otvorem
6. Diagonála
7. Podélná vzpěra
8. Pojezdové kolečko
9. Pojistka
10. Pojízdný ocelový rám
11. Ztužující příhrada
12. Okopová zarážka
13. Závaží

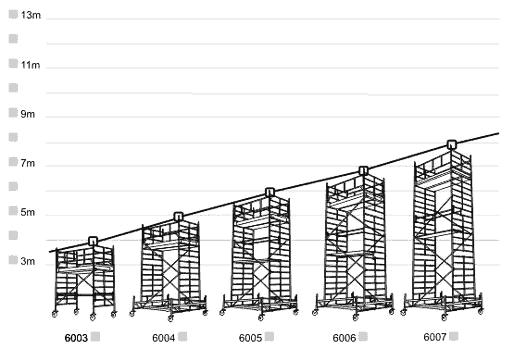

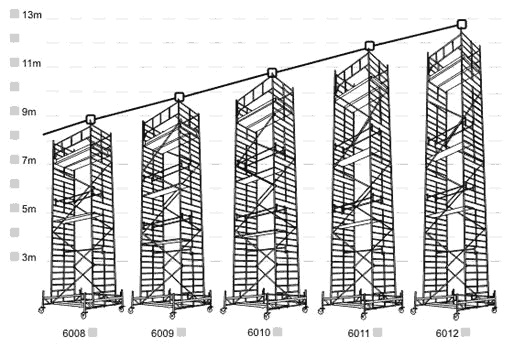

Doporučené sestavy
Pojízdné lešení Alufix 6000 lze postavit až do výšky 20,7m
Výpis prvků jednotlivých sestav
| TYP | 6003 | 6004 | 6005 | 6006 | 6007 | 6008 | 6009 | 6010 | 6011 | 6012 |
|---|---|---|---|---|---|---|---|---|---|---|
| pracovní výška (m) | 4,30 | 5,60 | 6,75 | 7,55 | 8,70 | 9,55 | 10,65 | 11,50 | 12,60 | 13,45 |
| výška lešení (m) | 3,55 | 4,85 | 6,00 | 6,85 | 7,95 | 8,80 | 9,90 | 10,75 | 11,90 | 12,70 |
| výška podlahy (m) | 2,30 | 3,60 | 4,75 | 5,55 | 6,70 | 7,55 | 8,65 | 9,50 | 10,60 | 11,40 |
| váha (kg) | 150 | 226 | 276 | 298 | 320 | 335 | 392 | 396 | 424 | 508 |
| vertikální rám 1,96 m | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 |
| vertikální rám 1,12 m | 2 | 0 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | 0 |
| zábradlí | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| podlážka bez otvoru | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| podlážka s otvorem | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 |
| diagonála | 2 | 4 | 4 | 6 | 6 | 8 | 10 | 10 | 12 | 12 |
| podélná vzpěra | 2 | 0 | 2 | 2 | 2 | 3 | 5 | 5 | 5 | 5 |
| pojezdová kolečka 200mm | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| pojistka | 4 | 8 | 12 | 12 | 16 | 16 | 20 | 20 | 24 | 24 |
| pojízdný ocelový rám | 0 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| ztužující příhrada | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| okopová zarážka | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| doporučené závaží v int. * | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 4 |
* Doporučený počet závaží uvedený v tabulce platí pro použití lešení v interiéru při umístění vertikálních rámů na střed pojezdových rámů.V ostatních případech se potřebný počet závaží řídí návodem.
Přehled jednotlivých prvků pojízdného lešení ALUFIX naleznete zde.
